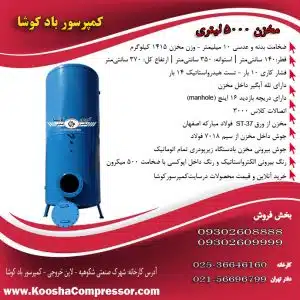

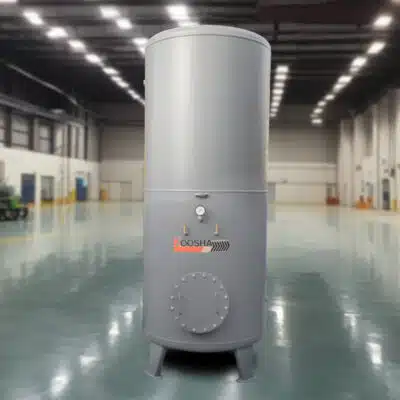

مخزن پمپ باد 5000 لیتری

۵۹,۸۵۰,۰۰۰ تومان۶۳,۰۰۰,۰۰۰ تومان (-5%)

  • ضخامت بدنه و عدسی 10 میلیمتر
  • وزن مخزن 1415 کیلوگرم
  • قطر مخزن : 140 سانتی‌متر
  • استوانه مخزن : 350 سانتی‌متر
  • ارتفاع کل: 370 سانتی‌متر
  • فشار کاری 10 بار – تست هیدرواستاتیک 14 بار
  • دارای تله آبگیر داخل مخزن
  • دارای دریچه بازدید 16 اینچ (manhole)
  • اتصالات کلاس 3000
  • مخزن از ورق st 37 فولاد مباركه اصفهان
  • جوش داخل مخزن از سیم 7018 فولاد
  • جوش بیرونی مخزن با دستگاه زيرپودري تمام اتوماتيك
  • رنگ بیرونی الکترواستاتیک و رنگ داخل اپوکسی با ضخامت 500 میکرون
آبیسفیدطوسیقرمز
پاک کردن
مقایسه

توضیحاتی مختصر در خصوص مخزن تحت فشار 5000 لیتری

مخزن کمپرسور باد در جهت ذخیره هوا فشرده و تأمین هوای مورد نیاز دستگاه های صنعتی و خانگی استفاده می شوند. در زمان تولید هوا توسط سیلندر ( واحد هواساز ) به علت سطح تماس زیادی که با هوای محیط خود دارند، باعث سرد شدن هوای فشرده می‌شود. همچنین مقداری از رطوبت موجود در هوا با توجه به فشار موجود در مخزن به شکل قطرات مایع آب تبدیل می شود. برای جلوگیری از اینکه قطرات به وجود آمده در مخزن هوا وارد چرخه خروجی هوا  و سیستم کاری دستگاه های صنعتی و خانگی نشود ، این مایعات با استفاده از شیر اتودرین ( شیر تخلیه ) می بایست به صورت ساعتی یا روزانه از مخزن هوا خارج شود.

مخزن ذخیره هوا برای هر یک از واحدهای هواساز پیستونی و اسکرو که تولید کننده هوا برای سیستم دستگاه های صنعتی و خانگی است ضروری می باشد. از این جهت که هم نوسانات فشاری را کم می کند و هم به موتور کمتر فشار می آورد.



نکاتی در خصوص خرید مخزن کمپرسور باد 5000 لیتری

  • نوع آلیاژ استفاده شده در ساخت مخازن باد بسیار مهم می باشد. ورق می بایست از آلیاژی سخت بوده که قابلیت استحکام در فشار کاری کمپرسور باد را داشته باشد. ورق های استفاده شده در کمپرسور باد کوشا از نوع st 37 فولاد مبارکه اصفهان می باشد.
  • همواره در خرید مخزن باد باید به ضخامت ورق و عدسی توجه داشته باشید. هرچه ضخامت ورق و عدسی بیشتر باشد استحکام و قابلیت کنترل فشار کاری نیز بالاتر می رود. همچنین جنس و ضخامت هر دو فاکتور عدسی و بدنه می بایست یکسان باشد.
  • نوع جوش و اتصالات در مخازن بسیار مهم می باشد. از این رو در کمپرسور باد کوشا تمامی جوش ها با استفاده از دستگاه اتوماتیک زیر پودری انجام می شود.
  • در زمان خرید مخزن فشار قوی باد برای کمپرسورهای پیستونی و اسکرو نیاز به یکسری لوازم نیز می باشید که کیفیت این لوازم بسیار حائز اهمیت است. همانند سوپاپ اطمینان (سوپاپ خطر) ، شیر یکطرفه ، مانومتر (درجه). به عنوان مثال کیفیت شیر یکطرفه از آنجایی در مخزن باد مهم و حیاتی است که اگر این قطعه با مشکل روبرو شود باعث هدر شدن باد داخل مخزن شده و فشار داخل مخزن کاهش می یابد.



مزایای استفاده از مخزن هوای فشرده  5000 لیتری :

هوای فشرده ذخیره شده در مخزن در زمان های اوج مصرف و نیاز سیستم به باد بدون اینکه نیاز به استفاده از کمپرسورهای تولید هوا بزرگتری باشد وارد مدار می شود.

  • تعداد دفعات بارگذاری (روشن و خاموش) شدن کمپرسورها را کاهش می دهد. این امر باعث کارکرد بهینه کمپرسورهای اسکرو و پیستونی شده و استحلاک دستگاه های تولید هوا را کاهش می دهد و همچنین تعداد دفعات روشن و خاموش شدن موتور نیز به مراتب کمتر می شود.
  • با استفاده از مخزن هوای فشرده کاهش قابل توجه ای در نوسانات فشارکاری کمپرسور باد را شاهد خواهیم بود و به دلیل اینکه باعث جلوگیری از روشن و خاموش شدن کمپرسور در طول دوره استفاده از آن می شود.
  • امکان ذخیره سازی هوا جهت استفاده در دو واحد باری و استراحت دادن به سیلندر و الکتروموتور



نکاتی در مورد نگهداری مخزن هوا 5000 لیتری

  • تست دوره ای در مورد صحت عملکرد عملکرد سوپاپ اطمینان ( سوپاپ خطر )
  • تست دوره ای صحت عملکرد مانومتر ( درجه )
  • در دوره زمانی یک ساله می توان با انجام تست هیدوراستاتیک از سالم بودن و کارایی مخزن اطمینان حاصل نمایید.
  • در تولید مخازن می بایست از رنگ صنعتی یا رنگ الکترواستاتیک استفاده شده باشد که باعث جلوگیری از زنگ زدگی بدنه مخزن باد می شود
  • جهت جلوگیری از پوسیدگی داخل مخزن بابت رطوبت موجود در هوا می بایست رنگ اپوکسی داخل مخازن زده شود و ضخامت این رنگ بایستی 500 میکرون باشد.
  • نگهداری از مخزن در محیطی مناسب به دور از گرد و غبار و همچنین رطوبت و به هیچ عنوان مقابل نور مستقیم خورشید نباشد
  • بازدید سالیانه از مخزن توسط کارشناسان کمپرسور باد کوشا جهت بررسی سالم بودن و نشتی نداشتن مخزن
  • آچارکشی مناسب و استفاده از واشر مخصوص پس از باز و بست کردن دریچه منهول (بازدید)
  • در مخازن کمپرسور باد کوشا از رطوبت گیر و واترترپ (تله آبگیر) داخل مخزن استفاده شده است.

توجه داشته باشید که قیمت مخزن پمپ باد یا قیمت مخزن کمپرسور باد بستگی به عواملی که در بالا ذکر شده است دارد. همچنین قیمت مخزن پمپ باد یا قیمت مخزن کمپرسور باد کوشا نسبت به رقبا بسیار مناسب تر می باشد. به این دلیل که ما تولید کننده عمده و بدون واسطه در این امر هستیم.



Data sheet Manufactured standard vessel (5000 liter 10 mm)

ظرفیت:

5000 lit

Capacity

نوع مخزن (عمودی یا افقی)

عمودی Vertical

Vessel type

فشار طراحی:

Bar 10

Design pressure

فشار تست هیدواستاتیک:

14 bar

Hydro test pressure

حداکثردمای طراحی:

+80 c

Design temperature (0c)

حداقل دمای طراحی:

-8 c

MDMT(0C)

ضخامت ورق بدنه:

10 mm

Shell thickness

ضخامت ورق عدسی

10 mm

Head Thickness

وزن تقریبی مخزن:

1415 kg

Approx. weight

جنش ورق بدنه:

ST 37

Shell material

جنس ورق عدسی:

ST 37

Head material

دریچه بازدید (manhole):

“16

Manhole

قطر خارجی:

140 cm

Outside Diameter

ارتفاع استوانه مخزن:

350 cm

Vessel Height

ارتفاع کل مخزن

270 cm

Max vessel Height

ارتفاع کف پایه تا خط جوش عدسی

40 cm

Baseplate  To Cw Height

ازتفاع نازل ورودی مخزن:

70 cm

Inlet Nozzle Height

ارتفاع نازل خروجی مخزن:

310 cm

Outlet nozzle Height

ورودی و خروجی

2″ class 3000

Inlet & Outlet

نازل سوپاپ اطمینان

“1 class 3000

Safty Valve Con

نازل مانومتر

“2/1 class 3000

Press Gage Con

نازل ترمومتر

“2/1 class 3000

Temp Gage Con

نازل تخلیه

“2/1 class 3000

Drain Con

ابعاد پلیت کف پایه

5 mm 10*20

Baseplate Dim

رنگ داخل مخزن

Epoxy 500 micron

Internal Coating

رنگ بیرونی مخزن

Industrial paints

External Coating

نوع جوش

S.A.W (زیرپودری)

Welding Type

توضیحات تکمیلی

وزن 1415 kg
ابعاد 140 × 370 mm
نوع مخزن

عمودی

ضخامت

10 میل
